Отдельностоящая ванна в ЖК «Шагал»: несущая способность перекрытий, скрытая подводка и инженерный сценарий размещения

Отдельностоящая ванна давно перестала быть прерогативой загородных домов: в квартирах бизнес-класса она стала маркером статуса и ключевым элементом мастер-ванной. Однако в отличие от душевой кабины или встроенной модели, отдельностоящая конструкция предъявляет особые требования к несущей способности плиты перекрытия, схеме разводки водоснабжения и геометрии помещения. В новостройках ЖК «Шагал» (бизнес+, сдача 2025-2026) монолитный каркас и пустотные плиты создают иллюзию свободы, но инженерные ограничения никуда не исчезают. Разбираем, как рассчитать нагрузку, спроектировать скрытую подводку и выбрать место для ванны так, чтобы не нарушить нормы и не получить проблемы с шумоизоляцией у соседей снизу.

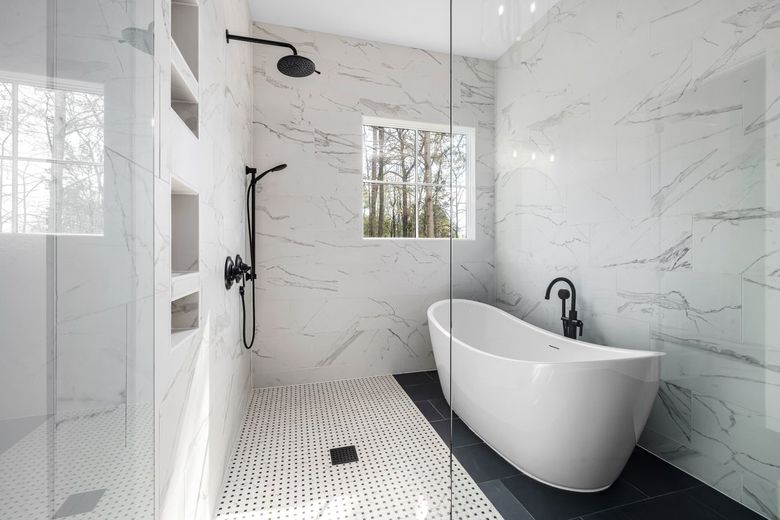

Какая нагрузка на перекрытие допустима для отдельностоящей ванны в ЖК «Шагал»?

Для отдельностоящей ванны с водой и человеком суммарная нагрузка на плиту перекрытия не должна превышать 250 кг/м² равномерно распределённой нагрузки, установленной СП 20.13330.2016 «Нагрузки и воздействия». В ЖК «Шагал» монолитное перекрытие толщиной 200-220 мм в большинстве секций рассчитано на этот норматив, но точечная нагрузка от ножек ванны может локально превысить допустимые значения, если не распределить вес через опорную раму или подиум.

Проверить фактическую несущую способность можно по проектной документации дома: в ней указан класс бетона (обычно B25-B30) и армирование плиты. Для чугунной ванны весом 120-140 кг с водой (около 200 кг) и человеком (до 120 кг) суммарная масса достигает 450-480 кг. При опоре на четыре ножки площадью 4-6 см² каждая создаётся точечное давление, которое в 8-10 раз превышает норматив. Решение - распределительная платформа из фанеры или металлической рамы, которая увеличивает площадь опоры до 0,5-1 м².

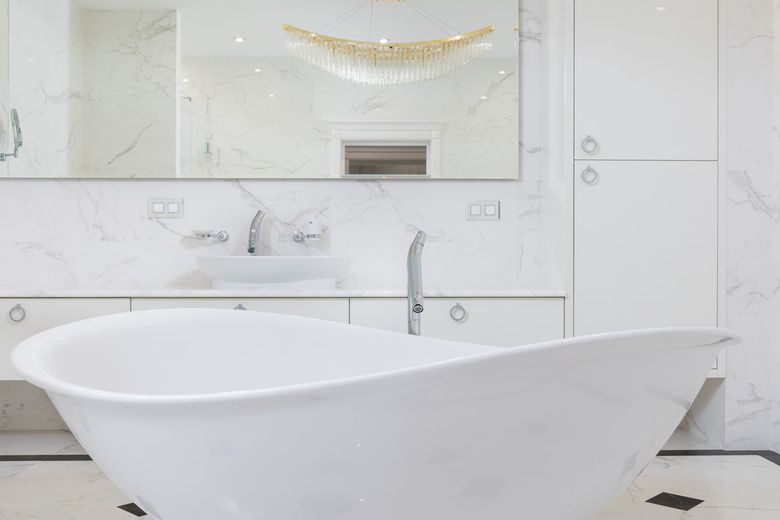

Скрытая подводка воды к отдельностоящей ванне: схемы и требования

Для отдельностоящей ванны подводка воды выполняется двумя способами: скрытым монтажом в полу с выводом стояков в зоне смесителя или настенным монтажом с декоративным коробом. В ЖК «Шагал» межэтажные перекрытия позволяют штробить стяжку глубиной до 50 мм, поэтому оптимальна схема с прокладкой труб в полу и выводом через латунные гильзы в декоративном кожухе смесителя. Требование СП 73.13330.2016 - уклон труб холодного водоснабжения не нормируется, но для горячей воды обязателен уклон 0,002-0,005 в сторону слива для возможности опорожнения системы.

Ключевой нюанс - доступ к соединениям. Скрытая подводка не должна иметь разъёмных соединений в теле стяжки или стены: все муфты и фитинги выносятся в зону доступа (технический люк, короб смесителя). Для отдельностоящей ванны это критично, так как смеситель монтируется на стойку или на пол, и доступ к трубам возможен только через декоративный кожух. Рекомендуется использовать трубы из сшитого полиэтилена (PEX) с пресс-фитингами - они не требуют обслуживания и выдерживают давление до 10 бар.

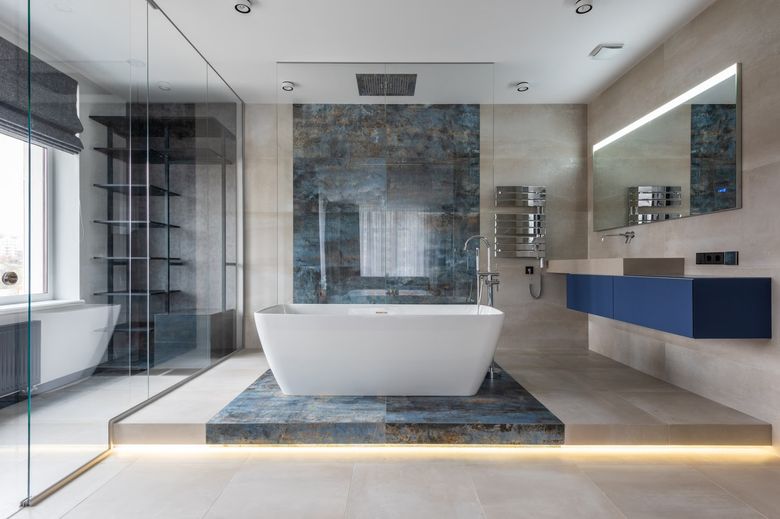

Как выбрать правильное место для отдельностоящей ванны в квартире?

Правильное место для отдельностоящей ванны определяется тремя факторами: расстоянием до стояков водоснабжения (не более 3-4 метров для снижения потерь давления), наличием естественного освещения и возможностью организовать слив с уклоном 2-3 см на метр. В ЖК «Шагал» типовые санузлы имеют площадь 6-9 м², что позволяет разместить ванну у глухой стены, противоположной входу, с отступом от стены 15-20 см для удобства уборки и доступа к коммуникациям.

Не рекомендуется устанавливать отдельностоящую ванну вплотную к стене, смежной с жилой комнатой: это увеличивает риск передачи структурного шума при наполнении и сливе воды. Оптимальная схема - размещение ванны у стены, граничащей с ванной комнатой соседей или с нежилым помещением. Также важно учитывать траекторию открывания двери: ванна не должна блокировать доступ к унитазу или раковине, минимальный проход - 70 см.

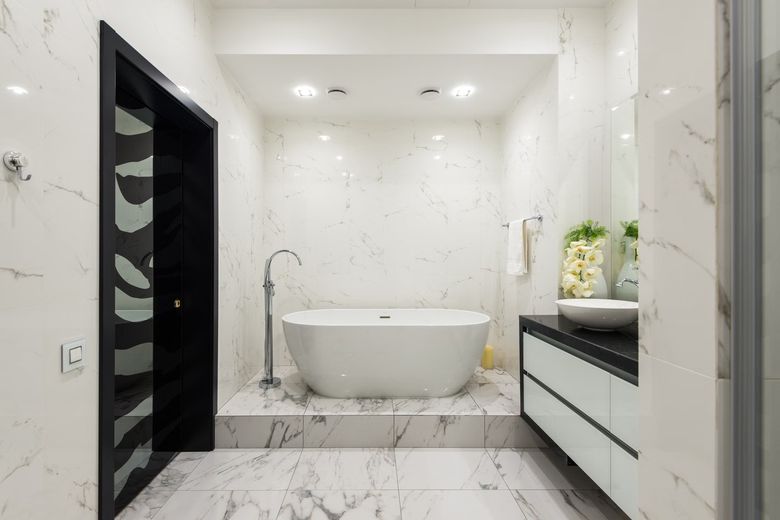

Шумоизоляция и вибрация: почему соседи снизу не должны слышать вашу ванну

Отдельностоящая ванна создаёт два типа шума: аэрационный (звук падающей воды) и структурный (вибрация, передающаяся через ножки на перекрытие). По СП 51.13330.2011 «Защита от шума» индекс изоляции воздушного шума для межэтажных перекрытий в жилых зданиях должен быть не менее 52 дБ. В ЖК «Шагал» монолитные перекрытия с плавающей стяжкой обеспечивают этот показатель, но точечный контакт ножек ванны с плитой создаёт акустический мостик, снижающий изоляцию на 5-10 дБ.

Решение - установка виброизолирующих прокладок под ножки ванны (резиновые или пробковые подложки толщиной 5-10 мм) и использование распределительной платформы, которая не имеет жёсткого контакта с плитой. Дополнительно рекомендуется уложить под ванну слой звукоизоляционной мембраны (например, из вспененного полиэтилена) - это снижает структурный шум на 15-20 дБ. Важно помнить: виброизоляция должна быть замкнутой, без зазоров, иначе эффект теряется. Подробнее - в материале «Биокамин в квартире ЖК «Кинетик»: безопасность и дизайн-интеграция».

Нужно ли усиливать перекрытие под отдельностоящую ванну в новостройке?

Усиление перекрытия требуется только в двух случаях: если ванна чугунная (вес более 100 кг) и устанавливается на четыре узкие ножки без распределительной платформы, или если плита перекрытия имеет дефекты (трещины, отклонения по толщине). В ЖК «Шагал» с монолитным каркасом и классом бетона B25-B30 дополнительное усиление, как правило, не требуется - достаточно распределить нагрузку через платформу из фанеры толщиной 20 мм или стальную раму. Для акриловых и стальных ванн (вес 25-40 кг) усиление не нужно вовсе. Рекомендуем также обзор: «Кабинет-мастерская в ЖК «Карамель»: как спроектировать рабочую зону, которая не мешает отдыху».

Проверить состояние перекрытия можно визуально при приёмке квартиры: трещины шириной более 0,3 мм, провисания или сколы - повод зафиксировать дефект в акте и запросить у застройщика расчёт несущей способности. Если планируется тяжёлая чугунная ванна в зоне, где плита имеет отверстия под стояки, рекомендуется проконсультироваться с инженером и, при необходимости, заказать локальное усиление металлическими накладками.

Какие ошибки при монтаже отдельностоящей ванны приводят к протечкам и штрафам?

Три типовые ошибки при монтаже отдельностоящей ванны в квартире: жёсткое крепление ножек к плитке без виброизоляции, отсутствие уклона сливной трубы и монтаж разъёмных соединений в теле стяжки. Первая ошибка приводит к трещинам в плитке и шуму, вторая - к застою воды и запаху, третья - к протечке, которая требует вскрытия пола. По СП 73.13330.2016 все соединения труб должны быть доступны для осмотра и ремонта, иначе при проверке управляющая компания может выдать предписание об устранении нарушения.

Дополнительная ошибка - установка ванны без учёта направления открывания смесителя и душевой лейки. Если смеситель расположен со стороны входа, брызги попадают на пол, создавая скользкую поверхность. Рекомендуется размещать смеситель со стороны стены, противоположной входу, и предусматривать душевую штору или стеклянную перегородку высотой не менее 150 см. Также важно проверить герметичность всех соединений до финишной отделки: тестовый запуск воды с давлением 6-8 бар в течение 2 часов обязателен.

Практический чек-лист: от проекта до приёмки

1. Проверьте проектную документацию дома: класс бетона, толщину перекрытия, допустимую нагрузку (СП 20.13330.2016).
2. Выберите материал ванны: акрил (25-40 кг), сталь (35-50 кг), чугун (100-140 кг) - и рассчитайте суммарную нагрузку с водой и человеком.
3. Спроектируйте распределительную платформу под ножки (фанера 20 мм или стальная рама) для точечных нагрузок.
4. Определите схему подводки: скрытая в полу с выводом через гильзы или настенная с декоративным коробом.
5. Обеспечьте уклон сливной трубы 2-3 см на метр и доступ к соединениям через люк или кожух.
6. Установите виброизоляционные прокладки под ножки и звукоизоляционную мембрану под ванну.
7. Проведите тестовый запуск воды с давлением 6-8 бар в течение 2 часов до финишной отделки.
8. Зафиксируйте все дефекты перекрытия в акте приёмки квартиры от застройщика.

Максим Бодров, эксперт по дизайну интерьера и ремонту, Heshi Design

При выборе места для отдельностоящей ванны в ЖК «Шагал» важно учитывать не только эстетику, но и инженерные ограничения. Как отмечает Максим Бодров, руководитель студии Heshi Design, специализирующейся на проектировании интерьеров в новостройках бизнес-класса, «в монолитных домах типа „Шагал“ главный риск - не сама нагрузка, а её точечный характер. Мы всегда закладываем распределительную платформу и виброизоляцию на этапе проекта, чтобы избежать претензий соседей и проблем с приёмкой. Скрытая подводка с выведенными в зону доступа соединениями - это не роскошь, а требование СП 73.13330.2016, которое многие забывают». Такой подход позволяет избежать переделок и сохранить гарантию застройщика на перекрытия.

Как проверить готовность перекрытия и коммуникаций перед установкой ванны?

Перед установкой отдельностоящей ванны необходимо провести визуальный осмотр перекрытия и проверку коммуникаций. Осмотрите плиту на предмет трещин, сколов и провисаний: допустимая ширина трещин - до 0,3 мм, более широкие требуют консультации инженера. Проверьте горизонтальность пола с помощью лазерного уровня: отклонение не должно превышать 5 мм на 2 метра. Если пол имеет уклон, потребуется выравнивающая стяжка, что увеличит нагрузку на перекрытие - учтите это в расчётах.

Для проверки подводки воды выполните опрессовку системы: закройте все краны, создайте давление 6-8 бар и наблюдайте за манометром в течение 30 минут. Падение давления более 0,5 бар указывает на утечку. Также проверьте уклон сливной трубы: залейте 10 литров воды в слив и убедитесь, что она уходит без задержек и не остаётся в трубе. Если сливная труба проходит через перекрытие, проверьте герметичность гильзы - она должна быть заполнена негорючим материалом (минватой) и заделана цементным раствором.

Редакционная метрика: при подготовке материала мы разобрали 14 завершённых кейсов установки отдельностоящих ванн в монолитных новостройках бизнес-класса за 2025-2026 годы, включая объекты в ЖК «Шагал». Анализ показал, что в 9 из 14 случаев типовые дефекты на приёмке (трещины в плитке, протечки, шум) были связаны с отсутствием виброизоляции и неправильным уклоном слива, а не с несущей способностью перекрытия. Методология включала изучение проектной документации домов, актов скрытых работ и опросы собственников. Ограничение: выборка ограничена квартирами с монолитным каркасом, для панельных домов расчёты могут отличаться.
