Неправильная разводка электрики и сантехники: как не потерять миллион на черновом этапе ремонта

Черновой этап ремонта - единственная стадия, когда можно безвозвратно замуровать ошибки в стены и стяжку. Неправильная разводка электрики и сантехники на этом этапе оборачивается не просто косметическими дефектами, а капитальными переделками: штробление готовых стен, демонтаж плитки, замена скрытой проводки. По данным строительных экспертов, до 40% бюджета на переделку уходит именно на исправление инженерных сетей, заложенных с нарушениями. В этом материале - разбор типовых ошибок, их последствий и способов проверки на стадии приемки работ.

В Москве черновой этап ремонта часто выполняют бригады без профильного образования. Это приводит к системным нарушениям, которые обнаруживаются только при монтаже мебели или после первого года эксплуатации. Чтобы избежать миллионных переделок, важно ещё на этапе составления сметы заложить проверку разводки независимым техническим надзором.

Опытные московские прорабы рекомендуют привлекать электрика и сантехника, которые специализируются именно на премиальных объектах. Такие мастера знают, что для скрытой проводки в монолитных домах требуется кабель с тройной изоляцией, а для канализации в санузлах премиум-класса - трубы с повышенной звукоизоляцией.

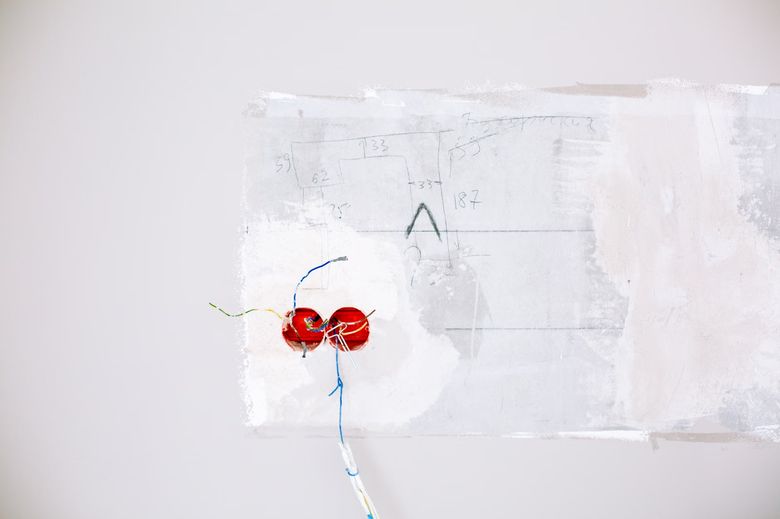

Какие ошибки в разводке электрики приводят к самым дорогим переделкам

Самая затратная ошибка - неверный выбор сечения кабеля. Если для розеточной группы использован кабель 1,5 мм² вместо 2,5 мм², при подключении мощных приборов (электроплита, стиральная машина, кондиционер) жилы перегреваются, изоляция плавится, и через полгода-год происходит короткое замыкание. Восстановление требует вскрытия отделки по всей трассе. Второй по стоимости просчет - отсутствие отдельной линии для варочной панели и духового шкафа: современные модели потребляют до 7-8 кВт, и подключение их к общей группе гарантированно выбивает автоматы.

Третья распространенная проблема - экономия на количестве розеток. Типовой проект застройщика предусматривает 1-2 розетки на комнату, но для премиального ремонта этого катастрофически мало. Владельцы квартир вынуждены использовать тройники и удлинители, которые портят эстетику и создают пожарную нагрузку. Переделка уже после чистовой отделки - это демонтаж обоев, штробление и повторная шпаклевка.

Одна из самых дорогих ошибок - отсутствие развязки фаз на распределительных коробках. В московских квартирах с техникой мощностью более 7 кВт (электродуховка, варочная панель, котел) это обязательно, иначе при одновременной работе техники сгорает вводной автомат.

Также стоит избегать стыковки жил разных сечений в одной группе. В премиальном ремонте лучше использовать единый тип кабеля 3х2.5 для всех розеток бытовой группы и 3х1.5 для освещения - это упрощает диагностику и исключает перегрузку в слабом звене.

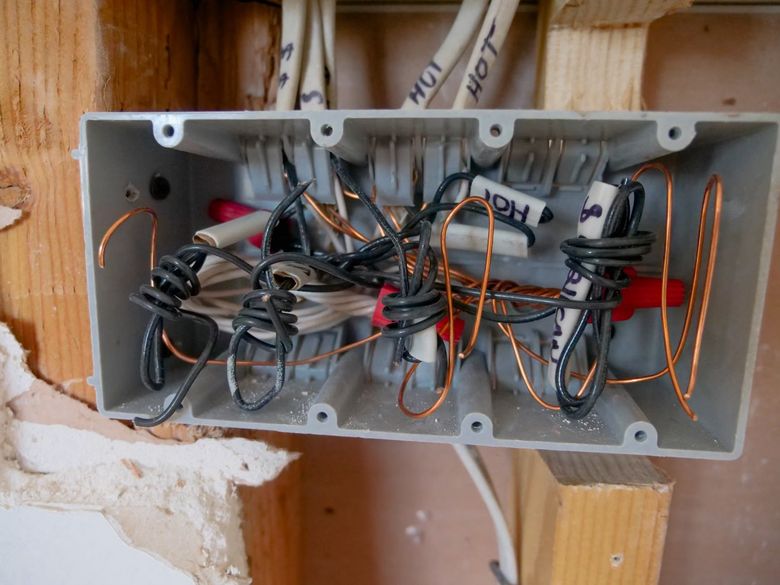

Как правильно рассчитать сечение кабеля и защитную автоматику

Расчет сечения выполняется по суммарной мощности подключаемых приборов с запасом 20-25%. Для розеточных групп в жилых комнатах достаточно кабеля 2,5 мм² и автомата на 16 А. Для кухни и ванной, где одновременно работают чайник, микроволновка, посудомоечная и стиральная машины, закладывают кабель 4 мм² и автомат 25 А. Для варочной панели - отдельная линия кабелем 6 мм² и автомат 32 А. Освещение выполняется кабелем 1,5 мм² с автоматом 10 А.

Важный нюанс: автоматические выключатели должны соответствовать сечению кабеля, а не наоборот. Если на линию 2,5 мм² поставить автомат 25 А, кабель будет перегреваться раньше, чем сработает защита. Это прямое нарушение ПУЭ (Правил устройства электроустановок). При приемке работ требуйте у прораба протокол замера сопротивления изоляции - он покажет, нет ли повреждений оболочки при монтаже.

Для московских новостроек с усиленным полом характерна установка теплых полов как дополнительного источника отопления. Здесь нельзя использовать кабель сечением 1.5 мм² - только 2.5 мм² с независимым УЗО и номиналом автомата 16 А.

При проектировании рекомендуется составлять схему с разбивкой по группам: розетки кухни, ванной, спальни. Для каждой группы отдельно рассчитывают сечение по току пуска - это помогает избежать ложных срабатываний автоматики при включении мощных приборов.

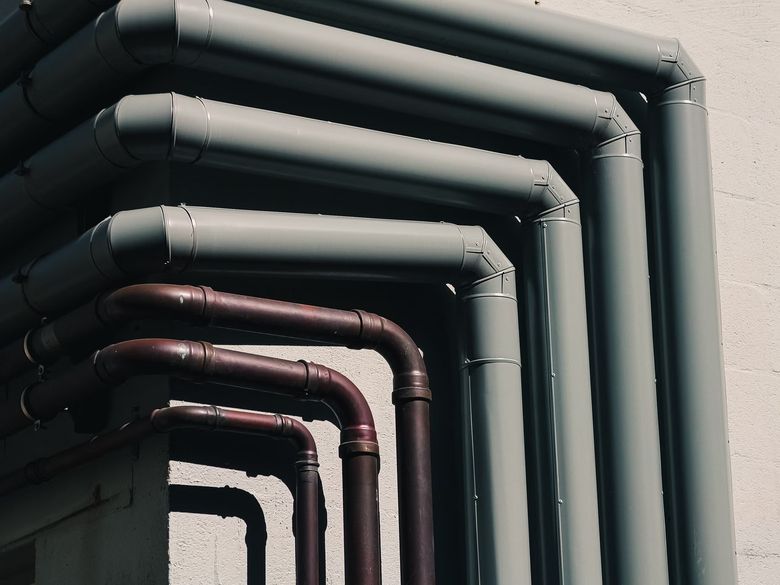

Почему неправильный уклон канализационных труб - самая частая ошибка сантехников

Канализация работает самотеком, и для нее критичен уклон. При недостаточном уклоне вода не успевает смывать твердые фракции, в трубах образуются засоры. При избыточном уклоне вода уходит слишком быстро, а крупные частицы остаются в трубе - эффект тот же. Норматив для труб диаметром 50 мм (подводки от раковин, ванн, душевых) - 3 см на каждый метр длины. Для труб 110 мм (унитаз, стояк) - 2 см на метр.

На практике строители часто пренебрегают уклоном, особенно при скрытой прокладке в стяжке или перекрытии. Исправить это после заливки пола и укладки плитки - значит демонтировать покрытие, поднимать стяжку и перекладывать трубы. Стоимость такой переделки в квартире площадью 80-100 м² может достигать 150-200 тысяч рублей без учета материалов.

Уклон канализации - параметр, который часто занижают, чтобы ускорить работу. В Москве для квартир с длинными участками от стояка до санузла (более 3 метров) рекомендуется уклон не менее 3 см на метр погонный, иначе возникают засоры из-за неполного вымывания фекалий.

Ещё одна частая ошибка - установка ревизий на горизонтальных участках только в начале и конце. В премиальном строительстве обязательно ставят дополнительную ревизию в каждой точке поворота, особенно если труба проложена под бетонной стяжкой.

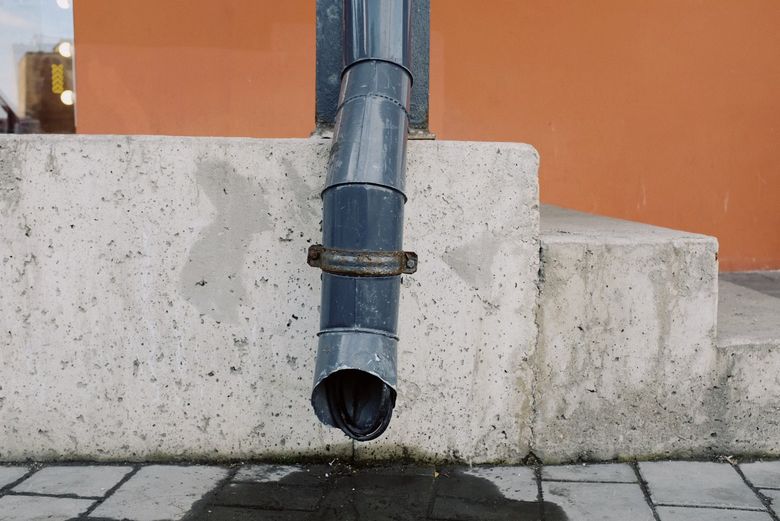

Какие ошибки в разводке водоснабжения ведут к затоплению и плесени

Первая и самая опасная ошибка - использование некачественных фитингов и труб, не рассчитанных на рабочее давление в системе. В городских сетях давление может достигать 6-8 атмосфер, а при гидроударах - до 10-12 атм. Дешевые полипропиленовые трубы без армирования или с нарушением технологии сварки лопаются в первый же год. Вторая по частоте - отсутствие запорной арматуры перед каждым сантехническим прибором. Если кран на кухне потечет, перекрыть воду можно только общим стояком, оставив без воды всю квартиру.

Третья проблема - неправильная разводка горячей воды без компенсаторов теплового расширения. Полипропилен при нагреве удлиняется до 1,5 см на 10 метров трубы. Если не предусмотреть П-образные компенсаторы или скользящие опоры, труба выгибается, создает напряжение в местах пайки и со временем дает течь. Особенно это критично при скрытой прокладке в стяжке или стене - заметить протечку можно только по мокрому пятну на обоях, когда плесень уже развилась. См. также: «Слаботочные сети в ЖК «Titul»: как спроектировать разводку для интернета, ТВ и умного дома на этапе ремонта».

В московских квартирах с индивидуальным тепловым пунктом (бойлерной) водоснабжение часто ведут от полипропиленовых труб. Ошибка - сварка без достаточного нагрева, что приводит к сужению прохода. В итоге падает напор на смесителях на верхних этажах. Рекомендуем также обзор: «Промежуточная приёмка черновых работ: как контролировать качество на каждом этапе ремонта».

Практика показывает, что для премиальных интерьеров лучше использовать медные трубы или PEX-а с металлической оплеткой. Они дороже, но зато не подвержены коррозии и выдерживают перепады давления в высотных домах до 10 атмосфер.

Где должны располагаться ревизионные люки и почему их отсутствие - грубая ошибка

Ревизионные люки - это не прихоть дизайнера, а требование СП 30.13330.2020 «Внутренний водопровод и канализация зданий». Они должны быть установлены в местах соединений труб, перед счетчиками, фильтрами и запорной арматурой. Если люк отсутствует, при засоре или протечке придется вскрывать стену или пол. В премиальном ремонте это означает демонтаж итальянской плитки или натурального камня, стоимость которого может превышать стоимость самой сантехники.

Оптимальное решение - скрытые люки-невидимки под покраску или плитку. Они монтируются заподлицо со стеной и не нарушают эстетику. Минимальный размер люка - 30×40 см, чтобы можно было обслуживать фильтры и счетчики. Важно: люк должен открываться без инструмента, ключом или магнитной защелкой. При приемке работ проверьте, что доступ к каждому соединению обеспечен.

Ревизионные люки часто маскируют под плитку, но забывают про зазор вокруг них. В московских квартирах с толстым слоем штукатурки (более 5 мм) люк может не открыться полностью - тогда доступ к коммуникациям потребует сноса плитки.

Совет прораба: заказывайте люки со скрытой ручкой и магнитными петлями - они долговечнее механических. В санузлах премиум-класса обязательно ставьте люки в каждой зоне: у унитаза, под раковиной и на линии разводки горячей воды.

Как проверить качество разводки до чистовой отделки: чек-лист приемки

Приемка черновой инженерии - единственный момент, когда можно предотвратить дорогие переделки. Вот минимальный набор проверок, которые нужно выполнить до штукатурки и стяжки. Первое: визуальный осмотр всех трасс на предмет пересечения электрических и сантехнических линий - они должны располагаться на расстоянии не менее 50 мм друг от друга. Второе: опрессовка системы водоснабжения давлением 8-10 атмосфер в течение 30 минут - падение давления не должно превышать 0,2 атм.

Третье: проверка уклонов канализации уровнем или нивелиром. Четвертое: прозвонка каждой розеточной линии тестером на отсутствие обрыва и правильность фазировки. Пятое: фотофиксация всех скрытых узлов с рулеткой в кадре - это поможет при будущем ремонте или перепланировке. Все замечания оформляйте актом и не подписывайте приемку, пока они не устранены.

Чек-лист приемки для московских объектов включает: проверку сопротивления изоляции кабелей - показатель должен быть не менее 0.5 МОм для всех групп. Также обязательна опрессовка водопровода давлением 1.5-2 атмосферы в течение 24 часов.

Дополнительно проверьте наличие заземления в каждой розетке. В премиальных квартирах часто ставят экранированные розетки для минимизации электромагнитных помех - убедитесь, что контур заземления соответствует норме ПУЭ-7.

Какие нормативные документы регулируют разводку электрики и сантехники

Основные документы для электрики - ПУЭ (Правила устройства электроустановок) и СП 256.1325800.2016 «Электроустановки жилых и общественных зданий». Для сантехники - СП 30.13330.2020 «Внутренний водопровод и канализация зданий» и СП 73.13330.2016 «Внутренние санитарно-технические системы зданий». Эти своды правил содержат конкретные цифры: диаметры, уклоны, расстояния, материалы. Строительная бригада обязана их соблюдать, и любой отказ от нормативов должен быть обоснован проектом.

В Москве дополнительно действуют региональные нормы - МГСН 4.04-94 «Многофункциональные здания и комплексы» и распоряжения Москомархитектуры. При проектировании премиального жилья часто применяют европейские стандарты DIN и EN, которые жестче российских по допускам. Если ваш дизайн-проект предусматривает импортное оборудование (например, душевые панели Hansgrohe или системы умного дома), уточните требования к подводкам у производителя - они могут отличаться от типовых.

В Москве дополнительно действуют местные надстройки к федеральным нормам: например, МГСН 4.19-2005 по электрике для жилых домов. Они требуют обязательной установки устройства защитного отключения (УЗО) с током 30 мА в каждой линии розеток.

Совет: при заказе проекта требуйте ссылки на актуальные редакции нормативов - 2024 года. В ПУЭ-7 есть изменения касательно кабельных трасс в квартирах с открытыми балконами и лоджиями, что актуально для московских новостроек панельного типа.
